LI-5000

LI-5000 設備類型:L size 在線全自動2D AOI 適用基板:50mmX70mm~510mmX460mm 基板厚度： 0.6mm~6.0mm 分辨率：5μm~15μm

產品特點

從設計，到部件選用都為了滿足高可靠性檢測需求

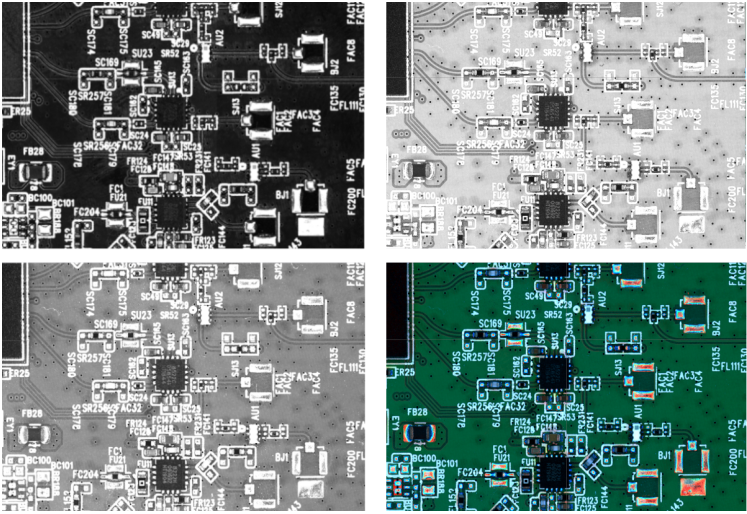

多通道光源，RGB分時取像；多線程并行處理

模塊化檢測，快速生成數據，實現更強大的檢測能力。

實時SPC數據分析處理

集中管理，一人控制多線；實現在線不停機遠程調式與程序更新

自主開發控制系統，效率更高，更可靠

● 新設計六通道LED燈源,檢測效果大幅度提升

規格參數

項目		L1-6000	L1-6000D	Ll-5000	XI-2000	L1-3000HP
基板規格	基板尺寸	50mm*70mm	單軌模組啟用時 50mm70mm- 535mm550mm	50mm*70mm	50mm*70mm	單軌模組啟用時 50mm70mm- 535mm550mm
		510mm*460mm	雙軌模組啟用時 50mm70mm- 535mm330mm	510mm*460mm	650mm* 560mm	雙軌模組啟用時 50mm70mm- 535mm330mm
	基板制限高度	上面:35mm 下面:50mm	上面:35mm 下面:50mm	上面:35mm 下面:50mm	上面:45mm 下面:50mm	上面:35mm 下面:50mm
	基板厚度	0.6mm ~6mm	0.6mm ~6mm	0.6mm ~6mm	0.6mm ~6mm	0.6mm ~6mm
軌道規格	軌道搬運高度	900+20mm	920+20mm	900+20mm	900+20mm	940+20mm
	軌道流向	依客戶要求岀廠前設定
外形尺寸		W1000mm D1170mm H1800mm	W1083mm D1445mm H1800mm	W1000mm D1170mm H1800mm	W1200mm D1200mm H1840mm	W1080mm D1390mm H1840mm
設備重量		734Kg	945Kg	734Kg	900Kg	945Kg
視覺系統	成像系統	9.1M數字相機(5M，12M高幀數字相機可選）		工業數字相機5M（ 9.1M可選）
		遠心鏡頭（司選）
	照明系統	高輝度六通道LED光源		高輝度四通道LED光源
	分辨率	12um(5um~ 17. 5um可選)
	FOV尺寸	36. 7mm*30. 7mm(5M 15um)
	取像與運算時間	3~5FOV/sec
檢查項目		缺件/偏移/極反/立碑/橋連/少錫/引腳浮高/引腳彎曲
電源規格		AC220V 50/60Hz 1. 8kVA
氣壓要求		0.5 MPa
環境要求		溫度：5~4°C,相對濕度：20%~80%無結霜
通訊方式		標準SHEMA接口
