正實全自動視覺錫膏印刷機 L9

一款高精度全自動錫膏印刷機(High PrecisionAuto Paste Printer)。在表面組裝工藝生產(SMT)中,用于高精度的鋼網印刷或漏版印刷的專用生產設備。

產品詳細說明

設備介紹


      產品技術要點

●  人性化設計

●  生產背光源/照明/Mini LED產品優先

●  獨特的噴淋式自動清洗系統

●  高效節能的擦試節紙結構

●  獨特的圖像處理系統

●  智能型的印刷生產模式

●  印刷范圍:900*600mm

●  機器外型尺寸:1580X1530X1500mm

●  機器選配 自動加錫功能 自動鋼網堵孔檢測功能 自動點膠功能,刮刀壓力反饋功能

   自動MSE/SPI聯機功能 自動慍溫慍濕功能


      功能介紹

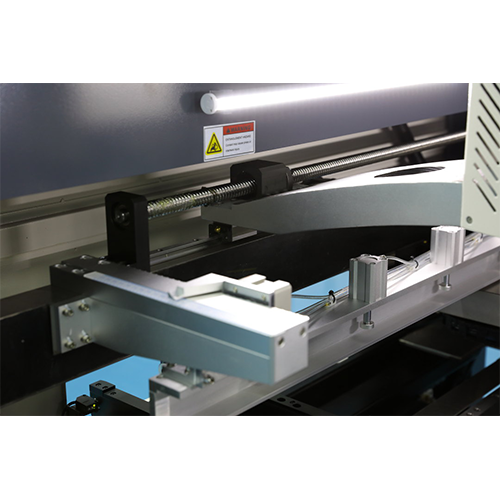

?   刮刀系統                                                                               ?   圖像及光路系統

拱橋型懸浮式直連刮刀結構可編程的懸浮式                                        采取均勻的環形和高亮度的同軸光,先進的上下視覺匹配

自動調節步進馬達驅動的印刷頭。雙邊雙滑                                        系統??烧{(diào)節亮度功能,可識別各類型的Mark點,焊點、

塊的四輪定位式滑軌型結構確保刮刀前后運                                        鍍錫,鍍銅,鍍金,噴錫,F(xiàn)PC等各種顏色不同的板,

行的精準度及平穩度。兩套獨立刮刀頭分別                                        確保機器高精度對位

由兩個高精度步進馬達直接驅動。確保

壓力精準穩定。閉環壓力控制系統能精準檢

測并控制實時生產的刮刀壓力。

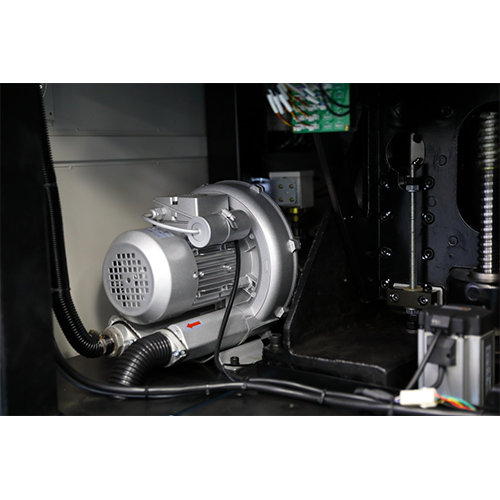

?   清洗系統                                                                               ?   正實專用平臺校正系統

自動有效的鋼網清潔系統,干洗,濕洗真空洗三                                    三軸聯動具有超高的動態特性,

種方式可自由組合,也可以人工清洗鋼網。CCD                                    可快速實現PCB板的厚度調節

部分和清洗部分分離設計,當CCD工作時,CCD

獨立移動,降低伺服馬達的負載和運動沖量,提

高精度及速度和使用壽命。自上而下的噴淋系統,

噴淋均勻。軟件功能可以控制酒精與鋼網紙的

用量,有效節省更多耗材;真空清洗匹配專用

風機,強力有效。

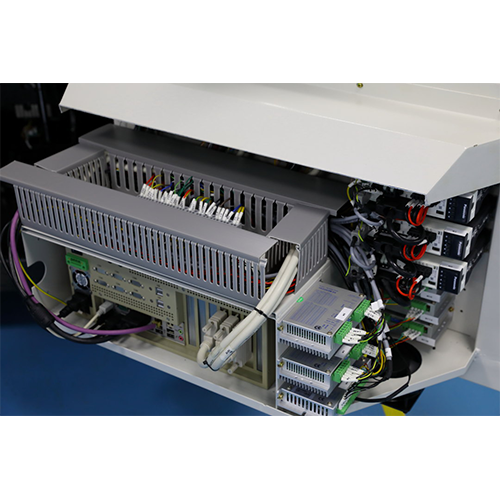

?   操作系統                                                                                       ?   正實專用平臺校正系統

采用Windows Xp 簡單易學易用的操作界面。具                                          確保產品印刷的品質,可對印刷偏移,少錫

有良好的人機對話功能,做程序文件具有教學及                                        ,渴印,連錫等不良問題快速檢測

導航功能,每步都有提示方便所有操作人員快速

熟悉,菜單中英文一鍵切換。具有操作日志,故

障記錄分析診斷等功能。



規格參數




  型號

L9


 項目



 網框尺寸

Min Size

737X400mm

Max Size

1100X900mm

Thickness

25~40mm

 最小尺寸

50X50mm

 最大尺寸

900X600mm

 厚度

0.4~8mm

 翹曲量

<1%

傳送高度

900 ± 40mm

傳送方向

左-右;右-左:左-左;右-右

運輸速度

Max 1500mm/S

PCB的定位

   支撐方式

磁性頂針/可調節頂升平臺/等高塊

PCB的定位

  夾緊方式

 邊夾,真空吸嘴、自動伸編z向壓板

 印刷頭

兩個狡立的直聯式馬達以動印刷頭

刮刀速度

6~200mm/sec

刮刀壓力

0~30Kg馬達控制

刮刀角度

60° /55° /45°

刮刀類型

 鋼刮刀標準,膠刮刀

鋼網分離速度

0.1 ~20mm/sec

清洗方式

干 、濕、抽真空

工作臺調整范囹

X: ± 10mm;Y: ±10mm; ?:±2°

CCD FOV  視野區域

8x6 mm

錫膏檢測

2 D (2D檢測)□

重復定位精度

± 0.01mm

印刷精度

±0.025mm

印刷周期

<7s

換線時間

<5Min

使用空氣

4.5~6Kg/cm2

電源

AC:220± 10%,50/60HZ 1 ? 3KW

控制方法

PC Control

機器外形尺寸

1580(L)X1530(W)X1500(H)mm

機器重量

約1400Kg

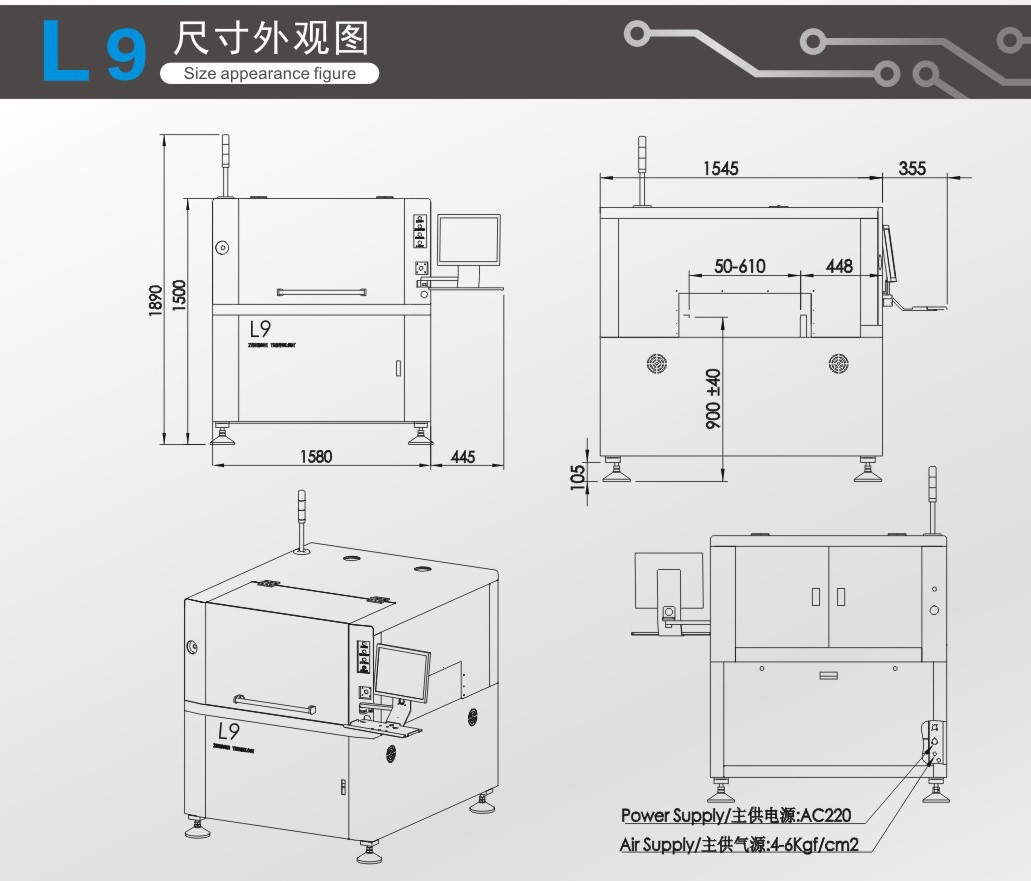

外形尺寸
